Как сделать дровокол

На что обратить внимание при покупке дровокола: обзор лучших моделей

Последние несколько лет в обзоре лучших устройств для колки дров первое место занимает дровокол Горыныч — гидравлическая модель колуна. Его самодельный аналог — простейший дровокол из домкрата. Некоторые модификации снабжены электроприводом, для работы требуется обычная розетка в 220 В. Этот вид устройства стоит недорого и доступен во многих профильных магазинах, его можно заказать через Интернет.

Также хорошо зарекомендовал себя вертикальный дровокол Al-Ko. Мощность его работы можно регулировать в зависимости от количества поленьев, которые нуждаются в обработке. Он хорошо подходит для расколки поленьев большого диаметра, а высокая скорость движения поршня позволяет работать быстро и качественно.

Вертикальный дровокол Al-Ko

Также эта модель отличается компактными габаритами и пригодна для использования в помещении (например, в сарае или в гараже). Фирма Алко хорошо известна, поэтому, если устройство сломается, найти к нему запчасти будет нетрудно. Приобрести их можно в сервисных центрах или фирменных магазинах компании Алко.

Приобретая бытовой колун, нужно иметь в виду следующее:

• присутствие насадки. Если устройство снабжено насадкой, на которой находятся 4 резца, такой дровокол будет работать быстрее и эффективнее. Однако такие модели стоят дороже других;
• возможность регулировать высоту устройства в зависимости от роста пользователя;
• материал, из которого выполнено лезвие ножа. Самыми хорошими считаются стальные;
• наличие специальных рычагов, которые придерживают полено во время колки. В этом случае пользователю не приходится держать бревно руками, и вероятность получения травмы значительно снижается.

Важно! Также нужно учитывать мощность распиловки бревен

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Обратите внимание

В процессе работы над дровоколом для мотоблока необходимо правильно соблюсти наклонный угол конуса. Это влияет на производительные возможности устройства. Угол наклона зависит от типа конуса. В интернете представлены табличные данные, которые помогут вам определиться с пропорциями.

Ширина опорной стойки дровокола из мотоблока должна быть не менее 450 мм. Для ее изготовления вместо стали допускается использование чугуна. Мотор размещается на нижних балках дровокола, под рабочим столом (в то время как крепящий шуруп устанавливается на рабочий стол). Винт-колун не должен располагаться выше 20 см от столешницы. Его тяжесть может привести к опрокидыванию конструкции и травмам людей, находящихся поблизости.

Сборка конструкции

Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.

Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз

Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив. И чем больше разница между диаметрами будет расти, тем мощнее будет устройство

И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.

Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.

Выбор подшипников

Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.

Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.

Сами подшипники устанавливают на устройство в специальном чугуном корпусе.

Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.

Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.

https://youtube.com/watch?v=AFSrX76PtFQ

Конус

И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:

• диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
• диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
• диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.

Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой. То есть, при установке конус должен упираться в бревно и еще тянуть его на себя

По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться

То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.

Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную. Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева

Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.

Выбор конуса будет зависеть от его конструкции. Их всего два вида:

• с хвостовиком;
• с внутренним специальным отверстием.

В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.

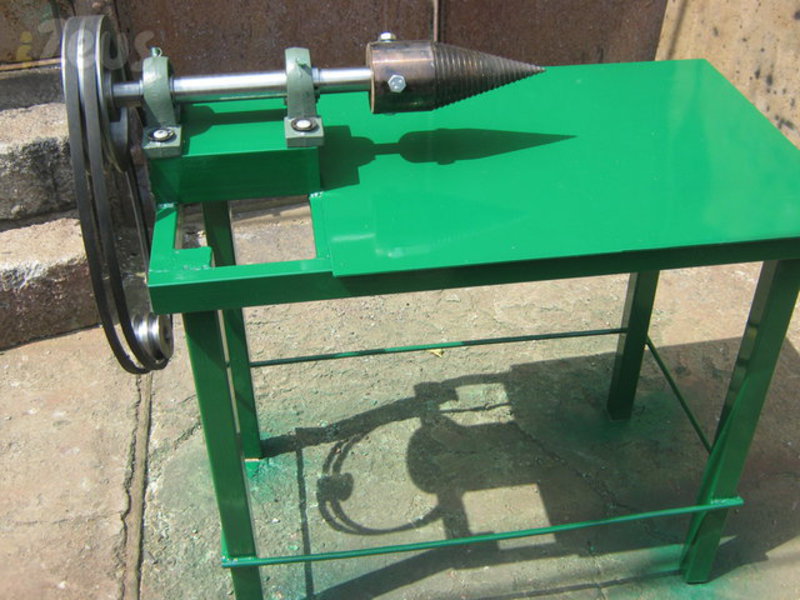

Винтовой дровокол

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

• болгарка (а также зачистные и отрезные диски к ней);
• инструменты для разметки и измерений;
• сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

• амортизатор от легкового автомобиля;
• швеллеры;
• стальные трубы (диаметром от 4 см до 7 см);
• профильная труба 3х6 см (4х6 см);
• втулка от автомобильной подвески (допускается изношенная);
• рельс (30-40 см);
• уголок;
• двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Примерная схема пружинного дровокола своими руками

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Опора будущего дровокола

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Опора для пружины

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Определяется высота установки опоры

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Укосины из уголков

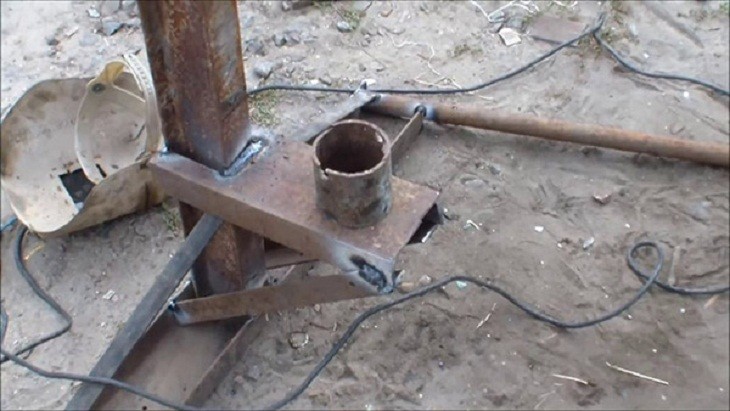

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Цилиндрический фиксатор для пружины

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю

При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли

Ось втулки должна быть параллельной земле

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Коромысло из швеллера

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

«Окно» в коромысле

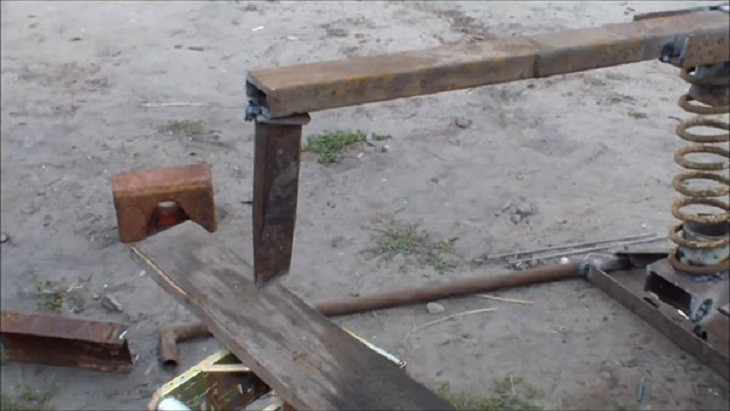

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Зубило на конце профильной трубы

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Для удобства на дровокол установлена рукоятка

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Колуном наносятся удары
Механика раскалывания древесины при внедрении в нее колуна

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Раскалывание дров с помощью пружинного дровокола

Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата

Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.

Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря

Для реализации задумки важно выполнить следующие действия:

Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя

Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс

Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.

Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.

После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей

При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:

1. Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
2. Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
3. Не находится на стороне расположения шкивов при работающем агрегате.
4. При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.

Видео работы самодельного конусного дровокола представлено ниже.

Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.

Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.

Принцип работы

Не зря ведь говорят, что все гениальное просто. Это в полной мере характеризует принцип работы дровокола из мотоблока. Это навесное оборудование, которое очень легко присоединяется к мотоблоку. Дровоколы совместимы со всеми тяжелыми моделями мотоблоков и с некоторыми легкими. Чаще всего используют дровокол на мотоблок Нева. Но можно использовать и с другими моделями. Ест лишь два ограничения: у двигателя мотоблока должно быть водяное охлаждения и его мощность должна быть не менее 8 л. с.

Его конструкция позволяет раскалывать дрова любых пород. Единственное ограничение — диаметр полена должен быть не более 45 см.

Раскалывание дров производиться с помощью мощного металлического конуса с винтовой резьбой. Он с легкостью входит между волокон древесины и разрывает их. Это приводит к раскалыванию полена пополам.

Дровокол из мотоблока всегда имеет одинаковую конструкцию, может отличаться в некоторых деталях, но принцип работы сохранятся. Как он выглядит? На станине установлен мощный металлический конус с винтовой резьбой и тонким острым кончиком. В движение его приводит вал отбора мощности с помощью ремня. При включении вал начинает вращаться, вкручиваясь в полено и разделяя его на две части. В самом начале полено надо придержать, чтобы вал смог вкрутиться в полено. Далее можно лишь контролировать процесс и убирать расколотые дрова. Дровокол имеет небольшой регулируемый столик, куда падают готовые дрова.

Преимущества дровокола:

• Простота использования
• Скорость работы
• Высокая надежность оборудования
• Мобильность

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

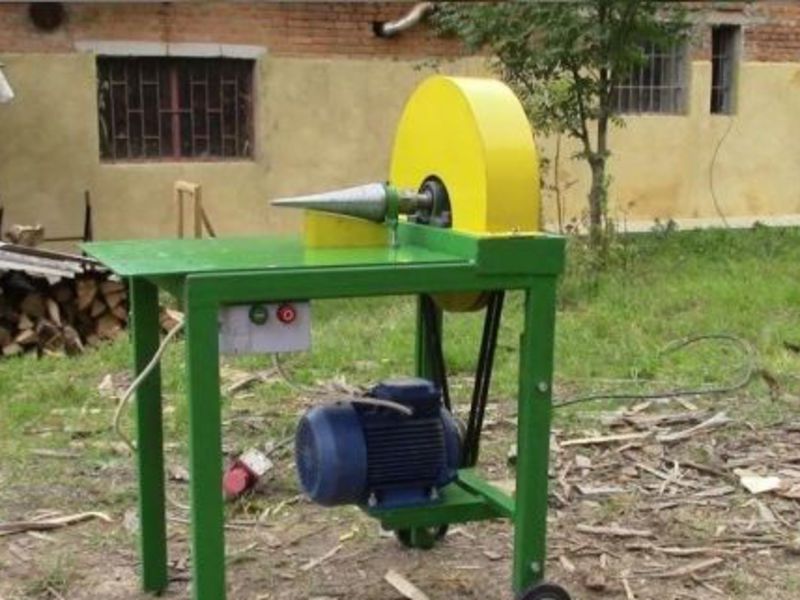

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

• Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
• Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

Дровокол конусный своими руками

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части

При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание. Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

План самостоятельной сборки

1. Для начала потребуется сварить станину аппарата из профильный трубы сечением 60х40х2 мм.
2. На верх станины следует приварить крышку из листовой стали толщиной не менее 5 мм (ведь на нее будет приходиться большая нагрузка).
3. В нижней части станины следует разместить электрический мотор и пусковое оборудование к нему (следует отметить, что электрическая цепь дровокола обязательно должна быть оснащена УЗО).
4. На валу мотора следует закрепить ведущий шкив.
5. На самой столешнице размещается крепежная база для оси «морковки» (посадка последней ведется на два подшипника), а на конце оси закрепляется ведомый шкив (оба шкива следует подобрать таким образом, чтобы конечная частота оборотов конуса была в районе 500 об./мин.).
6. Под рабочим конусом на столешнице приваривается стальной клин, который будет защищать устройство от заклинивания.
7. Самой главной деталью дровокола, которую придется изготовить, является рабочий конус. Чтобы его сделать, понадобится токарный станок и кругляк углеродистой стали большого диаметра. Сразу отметим, что рекомендации в сети, говорящие о возможности изготовления резьбы на конусе болгаркой – не только вредны (поскольку такая резьба не будет сообщать раскалываемому полену нужный момент), но и крайне опасны. Если же токарного станка в наличии нет, то можно приобрести готовую «морковку» или заказать ее изготовление.

Принцип действия, преимущества и устройство винтового дровокола

Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:

1. Простота конструкции.
2. Низкая стоимость узлов.
3. Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
4. Высокая производительность (до 12 м3 дров длиной около 60 см).
5. Простота эксплуатации.

Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.

В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.

Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.

Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.

При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.

Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.

Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.

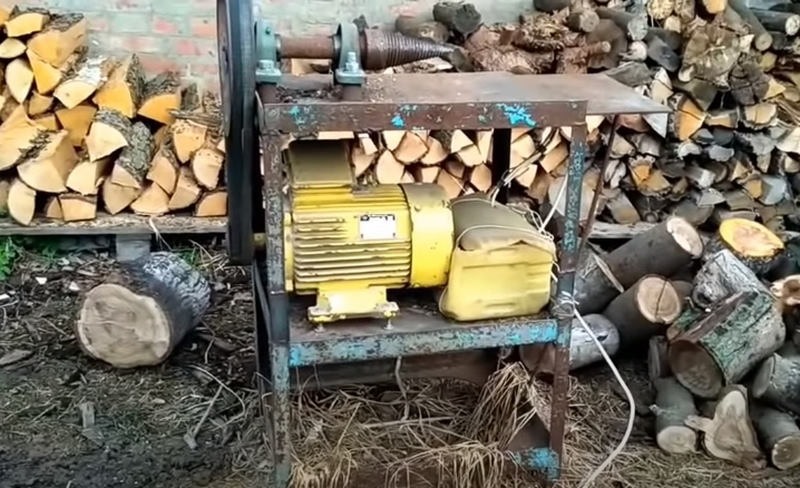

Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.

Дровокол должен также соответствовать следующим требованиям:

• допустимая мощность электродвигателя – 2-4 кВт;
• наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
• вал винта должен находиться на подшипниковых опорах;
• на конусе должна быть упорная резьба;
• высота агрегата должна быть около 800 мм;
• ремни желательно использовать клиновидные, а шкивы – двухручейные;
• заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).
