Как сделать картофелекопалку для мотоблока своими руками

Работы по созданию вибрационной модели

Правила изготовления каждой детали отдельно и сборки всего механизма.

Основа

Оптимально использовать квадратную профильную трубу 40 на 40 мм. Лучше взять в металлопрокате заготовку в 4 метра и поделить ее на отрезки по 120 и 80 сантиметров. Получаем четыре опорные балки.

Из них нужно под прямым углом сварить основу в виде прямоугольника. Его размеры будут 120 на 80 сантиметров.

Крепление для тяг

Необходимо приварить перемычки не на середине рамы (прямоугольника), а на четверть от ее длины.

С обратной стороны основания сваркой закрепляем квадратные трубки в вертикальном положении. Их располагают снаружи основы для установки оси. На ось в дальнейшем устанавливают колеса.

Дрелью или гравером делают отверстие в 1 сантиметр в удобном для крепления месте.

Вертикальные стойки

Отступаем 5 сантиметров от края рамы и сваркой закрепляем квадратный профиль. Его длина не более 50 сантиметров. Через 15-20 см. также закрепляем сваркой квадратный профиль, но уже в 40 сантиметров длиной. После второй стойки отмеряем уже 40 сантиметров и закрепляем сваркой профиль в 30 сантиметров.

В итоге, конструкция похожа на металлическую парную убывающую лесенку.

Жесткость для стоек

Нужно закрепить стойки в нижней части конструкции. Для этого используют полосу металла в 0,4 – 0,5 мм. Соединять стойки сваркой следует под 45 градусов, дополнительно сваривая полосы между собой.

Лемех или рало

Создание рабочей части картофелекопалки. Самодельный лемех должен погружаться в почву, прокапывая картофельные ряды для сбора урожая.

Чтобы изготовить рало, нужен метал от 0,3 мм толщиной. Вырезают по чертежу две «рабочие» лопасти и сваривают самодельный плуг. Чтобы придать объемную форму, удобную для захвата почвы, нужно молотком простучать центр лопастей, предварительно закрепив всю конструкцию крепежным прутом.

Изготовление скатной доски

Скатная доска – продолжение конструкции картофелекопалки, точнее стальные прутья, приваренные к основанию. Проще всего использовать арматурные стержни диаметров не более 10 мм, длиной до 120 сантиметров. Через каждые 4-5 сантиметра нужно приварить арматуру, как показано на фото.

Тяги для регулировки

Необязательный элемент, потому что регулировка нужна только на проблемной (водянистой) почве.

Тяги легко отрегулируют нужный угол для наклона арматурной (скатной) доски. Проще всего сделать подвижную конструкцию в виде рамы, на которой и расположена скатная доска. Рама затягивается обычными болтами.

Опорные колеса

Конструкцию копалки для мотоблока, созданную своими руками, обязательно оснащают подвижными колесами для удобства в работе и перемещения.

Выгоднее всего снарядить копалку колесами от садовой тачки с широкой шиной. Приобретаем оси, закрепляем их к раме и устанавливаем колеса. Колеса проще зафиксировать шпилькой (как в устройстве садовой тачки).

Преимущества и недостатки

Применение картофелекопалки дает возможность воспользоваться целым рядом преимуществ:

• отсутствие необходимости применять грубую физическую силу для сбора урожая;
• возможность обслуживания полей огромной площади;
• картофелекопалка является полной заменой традиционной лопаты;
• на земле появляется чистый картофель без следов почвы на ее поверхности.

Пожалуй, основным преимуществом является сравнительно небольшая стоимость оборудования при выборе в пользу самостоятельного создания.

Тем не менее, здесь также есть и свои минусы. Первым из них является трудоемкость процедуры разработки такой техники. Здесь необходимо помнить о том, что для создания максимально эффективной картофелекопалки следует внимательно изучить конструкцию готовых моделей, представленных на рынке. В идеале – использовать специальные чертежи, доступные в интернете на профильных порталах. Вторым минусом является более высокий вес, нежели в случае с заводской продукцией. Производители стараются делать картофелекопалки более легкими, уменьшая тем самым нагрузку на двигатель. Соответственно, третьим минусом, который появляется вследствие второго: при более высоком весе конструкции двигатель будет расходовать больше горючего.

Но даже несмотря на сложности, возникающие при проектировании и сборке картофелекопалки, увеличенный вес и немного больший расход топлива, владелец сэкономит много денег на фирменной продукции.

Это интересно: Вейгела: описание, выращивание и применение в ландшафтном дизайне

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

• Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
• Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.

• После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
• Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
• Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
• В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Плюсы и минусы

Навесной агрегат обладает рядом преимуществ в сравнении с другими подобными устройствами:

• Долговечность – отсутствие вращающихся элементов делает его более износостойким и готовым к длительной эксплуатации.
• Простота конструкции.
• Возможность сборки своими руками.
• Лёгкость обслуживания.
• Небольшой размер.
• Доступная стоимость.

Недостатки конструкции:

• Возможность обработки только одного ряда картофеля за один проход.
• Потребность в значительном пространстве для разворота оборудования.
• Большой расход топлива мотоблока.
• Сбор урожая вручную.
• Эффективность работы только с рыхлой почвой, предварительно очищенной от камней, ботвы и сорняков.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

• оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
• перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
• стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

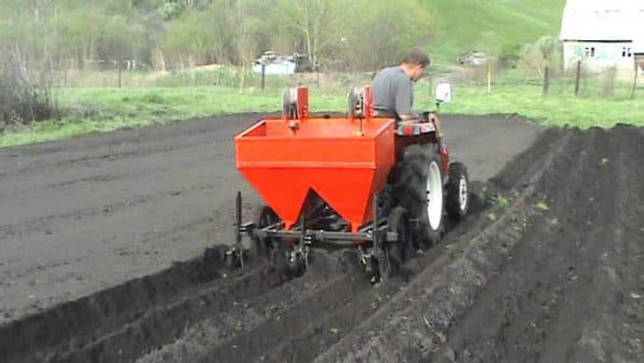

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

• Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
• Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
• Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
• Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет

В этом случае есть варианты компактных и легких моделей:

• Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
• Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

• вспашка земли и ее уплотнение;
• разрыхление почвы;
• распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки. Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы. Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

• мягкая;
• рыхлая;
• болотистая;
• сухая;
• твердая;
• каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи. Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Самодельная картофелекопалка для мотоблока

Изготавливать ручную картофелекопалку стоит для компактных участков. Промышленные типы оборудования для больших площадей лучше покупать у производителей.

Простое вибрационное оборудование легко изготовить из следующих материалов:

1. Железного швеллера.
2. Куска стали не тоньше 5 миллиметров. Прочная сталь потребуется для лемеха. Отлично подойдет отработанное полотно от циркулярки или любая другая быстрорежущая сталь.
3. Железных уголков из металлопроката.
4. Стальных или железных прутьев. Лучше использовать и арматуру небольшого диаметра.

Вибрационную модель нужно делать с основы или рамы. В конструкцию обязательно включают:

• основу (вышеупомянутая рама);
• подвесную систему;
• тяги для регулировки;
• подвижные элементы (колеса или грунтозацепы).

Чертеж вибрационной картофелекопалки для мотоблока:

Разновидности

Все картофелекопалки разделяются на 2 большие группы: однорядные и двухрядные. Первые отличаются наличием одного ряда зубьев, вторые оснащены двумя рядами стержней и считаются более сложными устройствами.

Однорядными бывают:

• Вибрационные, или грохотные. Самый распространенный вариант. Модели оснащены горизонтальным лемехом, который в процессе работы роет землю. Он выглядит как перевернутая буква «П». Погружается на глубину от 20 до 30 см. Сзади находятся прутья. Расстояние между ними не позволяет клубням упасть обратно в только что выкопанную траншею. К прутьям прикреплен вертикальный поршень для создания вибрации. Комки под вибрационным потоком разбиваются и отправляются обратно на поле. Клубни падают следом на поверхность.
• Транспортерные. Принцип работы тот же, что у вибрационной техники, но есть и отличия. Горизонтальный лемех заменяют плоские зубья, направленные вперед. Специальный привод запускает ленту транспортера. На ней картошка отсоединяется от грунта и затем падает на землю.
• Веерные. Простая конструкция, включающая лемех в виде штыка лопаты и веер из металлических прутьев. Клубни из почвы по лемеху перемещаются назад, а затем через прутья падают на поверхность земли. Такая картофелекопалка отлично подходит для совместной работы с мини-трактором и мотоблоком.
• Барабанные. Техника отличается наличием вращающегося барабана. В него попадает картофель, который после очистки от земли перемещается вниз.
• Конные. Принцип работы заметно отличается от предыдущих моделей. Лемех поднимает клубни и транспортирует их во вращающееся колесо. Этот элемент движется в обратном направлении, сталкивая урожай к боковым пучкам из металлических прутьев. Затем клубни падают на землю, но чуть дальше выкопанных траншей.

В домашнем хозяйстве и на небольших фермах используют именно однорядные картофелекопалки. На полях с внушительным объемом овощей применяют двухрядные модели. Мы не будем описывать их подробно, поскольку предназначены они для подсоединения к тяжелой спецтехнике.

Технические возможности

Для того чтобы использовать копалку, нужно правильно высадить семенной картофель. Глубина посадки в борозды – не более 12 см, на 5-7 см – при создании гребня. Во время вегетации следует постоянно рыхлить почву и окучивать растения, бороться с сорняками. Перед уборкой все оставшиеся сорняки и ботву скашивают. Грунт должен быть без камней. Средняя глубина рыхления во время сбора урожая – 20 см.

Важно! Ряды растений на обрабатываемых с помощью механизмов полях должны быть ровными. Между ними должно быть место для колес

Навесная картофелекопалка вибролапа может быть использована для уборки и других корнеплодов. Она очень надежна. В устройство входят: виброредуктор, усиленные крепления и стойки виброножа. Опорное колесо оснащают грязесъемной планкой, оно позволяет регулировать глубину рыхления. Принцип работы – картофелекопатель активным ножом подрывает рядок на нужную глубину, разбивает почву и отсеивает ее. В результате вибрации корнеплоды перемещаются из устройства на поверхность.

Картофелекопалка для мотоблока

Технические характеристики:

• скорость во время работы – 1,1-2, 1 км/ч;
• продуктивность – от 0, 5 га/час и выше;
• ширина захвата – 40-50 см.

Для такой копалки требуется немного топлива, ее хорошо использовать при обработке больших площадей.

Модель для сбора картофеля

К счастью, умельцы выдумали много разных приспособлений, которые в свою очередь облегчили им работу. Ярким примером таких приспособлений является картофелекопалка. Принцип ее роботы прост – эта техника собирает клубни картофеля. Данное изобретение прикрепляют к минитрактору, обладающему средней мощностью. На фото показана классическая грохотная модель.

Самым распространенным вариантом является транспортерная картофелекопалка для минитрактора. Данное оборудование выделяется высокой производительностью. Она по своему строению почти ничем не отличается от остальных. Только в ней присутствует транспортерная лента, которая способствует вытопке картофеля.

Самодельная картофелекопалка

Разновидности по принципу работы

В зависимости от оснащенности и конструкции, картофелекопалки бывают таких видов:

Веерная – используется для сбора урожая на дачах и огородах. Конструкция примитивная: к окучнику, рыхлящему землю, приварены прутья в форме веера. Слой почвы поднимается наверх, клубни попадают на прутья, где отряхиваются и укладываются поверх земли.

Барабанная – имеет усложненную конструкцию в виде подрезающих ножей, решетки и барабана, где непосредственно и происходит очищение клубней от лишней земли. Может использоваться на любых типах почв

Из недостатков важно отменить высокий процент поврежденных корнеплодов, за счет механического воздействия решетчатого барабана.

Вибрационная (грохотная) – очищение картофеля от земли осуществляется за счет вибраций агрегата. К недостаткам относят необходимость задействования ручного труда по сбору корнеплодов, так как решетчатая конструкция не предусматривает транспорт картофеля в подготовленную емкость

Используется для небольших сельскохозяйственных угодий. Сложна в управлении.

Транспортерная – имеет одно из самых сложных конструктивных строений. Спереди расположенный лемех подрезает слой почвы с картофелем и подает его на транспортерную решетчатую основу, где корнеплоды проходят очистку. При обработке полей с сорняками, высока вероятность засорения транспортера и остановка его движения.

Что касается типа конструкции, то картофелекопалки бывают двурядные и однорядные. В первом случае есть возможность за один проход мини-трактора обрабатывать сразу два ряда картофеля. Однорядные агрегаты больше подходят для обработки огородов с небольшой площадью.

Какую картофелекопалку для мини-трактора выберете Вы?

ОдноряднуюДвурядную

Самостоятельное изготовление разных видов картофелекопалок

Подготовка заключается в приготовлении инструментов, которые могут понадобиться:

А теперь разберем пошагово схемы изготовления разных картофелекопалок, о которых мы говорили выше.

Веерная или стрельчатая картофелекопалка своими руками

Это самая простая модель. Ее легко соорудит практически любой огородник, хорошо представляющий себе принцип действия устройства. Создание этой копалки не потребует много времени, денег и специальных навыков.

Материалы для самодельной веерной картофелекопалки:

Основу приспособления делают из швеллера, на котором устанавливается прицепное устройство и соха. К лемеху привариваются металлические прутья, главной задачей которых является отделение корнеплодов от грунта.

Конструкция имеет некоторые недостатки:

Лучше всего это приспособление использовать для сбора урожая картофеля на небольших участках в южной части страны.

Вибрационная или грохотная картофелекопалка своими руками

Для изготовления устройства понадобятся запчасти:

Основная часть копалки — рама. На основу делается монтаж подвесной системы, монтируются тяги и колеса.

Второй вариант вибрационной или грохотной картофелекопалки своими руками

Далее мы разберем, как сделать своими руками такой вариант вибрационной картофлекопалки:

Ниже представлен подробный чертеж картофелекопалки.

Для ее изготовления вам понадобится:

Принцип действия такой картофелекопалки. Начнем описывать его сверху, от мотора. От двигателя идет привод на шкив через устройство ременной передачи, выполненной из подшипника, дальше он передается на эксцентрик, который через рулевую тягу приводит в действие конструкцию на шаровых опорах. Она закреплена через тяги и соединена с лемехом. Лемех приходит в движение и начинает совершать обратно-поступательные движения. Они направлены для снятия урожая и просеивание плодов.

Посмотреть весь процесс создания можно на канале у Ю.Лескова:

Транспортерная картофелекопалка своими руками

Речь идет о той части агрегата, по которой движется грунт с картофелинами. В процессе движения земля отбивается от клубней и проваливается вниз, а огороднику останется лишь собрать очищенный от грязи урожай. Можно упростить задачу, если направить поток картофелин в приемный бункер.

Транспортер можно сделать из металлических прутьев. Подойдет нарезанная на куски арматура. Прутья устанавливаются в цепь или подвижный обод параллельно друг другу. Движение на конвейер передает от мини-трактора редуктор, задействуя цепную или зубчатую передачу.

Порядок изготовления конвейерной копалки:

Картофелекопалка барабанного типа своими руками

Изготовление такого агрегата потребует особой точности и определенных навыков. Барабан делается из металлических прутьев, затем через цепную или зубчатую передачу соединяется с редуктором и валом отбора мощности. Для этого используется сцепка прямым приводом. Крепление лемеха должно быть шарнирным.

После этого устройство приваривается к дискам и крепится на двух осях. Барабан размещается на согнутых дисках, в качестве которых вполне можно пользоваться ободами велосипедных колес.

Вал вращается и заставляет двигаться барабан, в который попадает грунт с клубнями. В результате вращения земля высыпается, а клубни сдвигаются к краю и падают на землю.

Конвейерная копалка для тяжелых тяговых устройств

Техника тяжелого класса предназначена для обслуживания обширных площадей. Соответственно, надо использовать подходящее навесное оборудование. Конвейерная копалка, подходящая для такой сельхозтехники, должна иметь двухрядную обработку, но зато собранный урожай не требует никаких дополнительных действий и его можно сразу убирать в хранилище.

Использовать же универсальный картофелеуборочный комбайн, который осуществляет выкапывание клубней, очистку от земли и ботвы и дальнейшую перегрузку имеет смысл только в промышленных масштабах на очень больших полях. Весят такие машины больше тонны и стоят дорого.

Самодельная ручная картофелекопалка

Ручная картофелекопалка своими руками легко собирается без чертежа. Для вилки понадобится полая труба квадратного сечения длиной 40 см. К ней нужно приварить 6 зубьев, взятых от обычных вил. Зубья можно также выковать из гаечных ключей, длина их должна составлять около 25 см. Перпендикулярно к ним приваривают патрубок, короткую трубу.

Самодельная ручная картофелекопалка

К металлическому черенку присоединяют подвижный рычаг на рукояти. В двух пластинах нужно сделать отверстия под рычаг и приварить их к черенку. Для возможности регулировки высоты рычага длину пластин лучше увеличить, просверлить в них несколько отверстий. Самодельный рычаг изготавливается из круглой изогнутой трубы. К нижней части рычага приваривается упор, который лучше сделать из уголка. Таким образом, на черенке присутствует пара ограничителей рычага в виде трубных отрезков.

Удобство рукояти обеспечивается ее изгибом. Такая форма способствует увеличению рычага. Рукоять присоединяется к черенку посредством болтов с гайками. Но лучше для соединения использовать сварку. Самодельная механическая ручная копалка для картофеля готова. Домашний инструмент уступает по степени разрыхления почвы специальному инструменту, поэтому грядки приходится дополнительно разравнивать. Достоинство картофелекопателя-самоделки – в ее легкости.

Есть другой способ изготовления устройства для выкапывания картошки. Данное приспособление осуществляет захват с двух сторон, вытаскивая на поверхность корнеплоды. Разведя вилы в открытое положение, копалку устанавливают над кустом. Надавливая ногой на перекладину, вилы погружают в почву. Разводя рукоятки в стороны, одновременно сближают вилы. Захваченные зубьями корни, клубни, грунт поднимаются наверх. Земля ссыпается, остаются чистые корнеплоды.

Ручная картофелекопалка своими руками

Собрать агрегат можно в домашних условиях по чертежу. Понадобятся материалы:

• пара вил;
• пара отрезков трубы, длиной от 720 до 950 мм, диаметром 27 мм, толщиной стенок в 2 мм;
• пластина из металла длиной в 330 мм, шириной в 50 мм, толщиной в 5 мм.

Алгоритм изготовления:

1. Тулейки вил освобождают от деревянных черенков.
2. В нижней части тулеек, посередине вил, приваривают по два «ушка» (диаметром 11-12 мм, расстояние – 55 мм). Между ними должна поместиться перекладина.
3. Внизу перекладины, по коротким сторонам, приваривают трубки (диаметр – 10,5 мм).
4. Через трубки и «ушки» должен проходить шарнирный болт, диаметр которого составляет 10 мм, длина – 70 мм.
5. Трубы, предназначенные для ручек, нужно согнуть и сделать удобными для держания. На концы трубы надеваются отрезки шланга.
6. Остается вварить ручки в тулейки вил.

Важно! Не стоит использовать инструмент на влажной почве, так как производительность его снизится. Картофелекопалка является удобным и полезным инструментом в садово-огородном инвентаре. Сбор урожая больше нельзя назвать тяжелым трудом, так как процесс приносит удовольствие

Каждый хозяин может сам сделать удобный инструмент для выкапывания корнеплодов или сконструировать новый вариант. Это позволит повысить производительность труда, сэкономить время и деньги, а также сберечь здоровье

Сбор урожая больше нельзя назвать тяжелым трудом, так как процесс приносит удовольствие. Каждый хозяин может сам сделать удобный инструмент для выкапывания корнеплодов или сконструировать новый вариант. Это позволит повысить производительность труда, сэкономить время и деньги, а также сберечь здоровье

Картофелекопалка является удобным и полезным инструментом в садово-огородном инвентаре. Сбор урожая больше нельзя назвать тяжелым трудом, так как процесс приносит удовольствие. Каждый хозяин может сам сделать удобный инструмент для выкапывания корнеплодов или сконструировать новый вариант. Это позволит повысить производительность труда, сэкономить время и деньги, а также сберечь здоровье.

Виды картофелекопалок

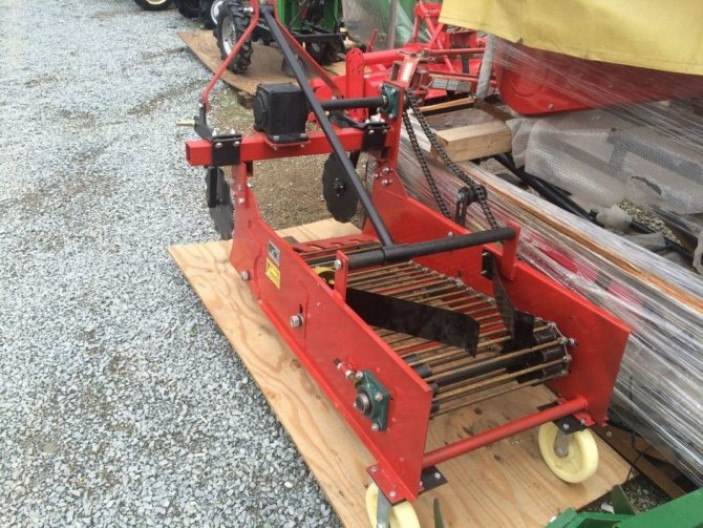

1. Простая картофелекопалка. Обычное навесное оборудование по типу лопаты или плуга с приваренными стержнями или зубцами. Плуг — лопата врезаются в почву, поднимая созревшие плоды наружу по зубцам. Получается, что лишняя земля отсеивается от корнеплодов в процессе рыхления и подъема почвы. Наверху остаются все клубни из гнезда. Особенность простой картофелекопалки в том, что устанавливают на любой по мощности мотоблок или небольшой трактор.

1. Вибрационная картофелекопалка. Это транспортерная картофелекопалка для мотоблока. Оснащена просевной решеткой или решетками, которые помещаются на опорные колеса. Также в конструкции предусмотрен лемех. В процессе обработки лемехом прорезается почва, затем поднимается вместе с корнеплодами на решетку. На решетке картофель отсеивается от земли и ботвы. Дальше корнеплоды по решетке падают на поверхность участка. В конце легко собрать урожай в мешки из-под картофелекопалки.

Сельхозоборудование такого типа выпускают под разными марками, оно имеет несколько видов креплений. Перед приобретением лучше убедится в том, что устройство подойдет для вашей модели культиватора.

Несколько основных популярных моделей для культиваторов:

1. Обычная «ККМ-1».
2. Обычная «КВМ-3».
3. Обычная «Garden Scout».
4. Вибрационная «Нева».
5. Вибрационная «Полтавчанка».

Цена на картофелекопалку для мотоблока из этого списка варьируется от 7000 до 12500 рублей. В дачный сезон цены, конечно, могут увеличиваться.

Важно, перечисленные модели картофелекопалок точно подойдут по типу крепления к мотоблокам:

Разновидности и характеристика

Есть несколько видов картофелекопалок, отличающихся по таким параметрам:

• ширина захвата;
• конструктивные особенности;
• размеры;
• возможность работы на засоренном участке;
• способ очистки картофелин от грунта.

Все виды картофелекопателей эффективны, если ряды прямые, а междурядья достаточно широкие.

Грохотного типа

Принцип работы грохотной картофелекопалки для мотоблока состоит в том, что лепеха погружается в почву, захватывает её вместе с клубнями и поднимается. Картофель остаётся на решётке, а земля просыпается сквозь прутья. За один проход устройство обрабатывает небольшую площадь, и в этом его недостаток.

Веерная

Веерную конструкцию ещё называют стрельчатой, и она считается одной из простейших. Мотоблок продвигается по ряду, а специальные ножи подрезают землю глубже, чем залегают клубни. Картофель вместе с грунтом перемещается на прутья, и земля осыпается сквозь них. Копалка веерного типа хорошо показала себя на рыхлых, мягких грунтах. Недостаток — застревание ножей на неровном участке, из-за чего тормозится работа.

Веерная картофелекопалка

Транспортёрная

Составные части этой копалки — движущийся транспортёр и лепеха. Прежде чем копать картофель, нужно очистить участок от сорняков. Толстые стебли будут наматываться на движущиеся элементы и мешать работе устройства.

Копалка оснащена транспортёром и задними колёсами — грунтозацепами. Есть регулировка натяжения. При движении картофель перетряхивается, и грунт высыпается с платформы. Устройство присоединяется к мотоблоку зацепным элементом. Транспортёрная картофелекопалка для мотоблока не подходит для работы во влажном грунте.

Барабанная

Барабанный агрегат позволяет быстро выкапывать картошку на больших площадях. Составные элементы копалки:

• вращающийся барабан;
• лемех (нож);
• рама;
• колёса.

К раме с помощью шарнирного соединения крепится нож. Во время движения он подрезает пласт грунта вместе с клубнями. Барабан вращается, комки разбиваются, частицы почвы просыпаются сквозь прутья решётки. Картофель перемещается к краю барабана и падает на землю.

Барабанная картофелекопалка

Нож подрезает грунт на такой глубине, что захватывает весь картофель. Перемещаясь внутри барабана, клубни не повреждаются. Агрегат отличается высокой производительностью и позволяет убрать урожай почти без потерь.

Вибрационная

Опыт применения вибрационной копалки показывает, что качество уборки урожая по сравнению с простой веерной повышается на 10%.

Агрегат хорош ещё и тем, что им легко убрать с поля не только картофель, но и другие овощи:

• морковь;
• чеснок;
• свеклу;
• лук.

Вибрационную картофелекопалку для мотоблока и МТЗ изготавливают из запчастей от легковой машины. Используют карданный вал, ступицу переднего колеса и редуктор заднего моста. К металлической основе приваривают кронштейны, а к ним крепят подвижные элементы.

При работе мотоблока вал вращается, рычаг и шатун передают движение на вибростол. Кривошипно-шатунный механизм соединён с тягой, а лемех — с рамой и грохотом. Клубни скатываются и падают назад или вбок, в зависимости от того, куда наклонен вибростол.

Копатель используют на участке, очищенном от травы и ботвы, иначе крепления и решётка быстро забьются.

Вибрационная картофелекопалка для мотоблока

Конвейерная

Конвейерные картофелекопатели навешивают на мотоблоки и тяжёлую технику. Они имеют сложную конструкцию с большим количеством движущихся элементов. За один проход копалка захватывает 2 ряда, клубни после уборки чистые и целые, готовые к закладке в хранилище.

Модель «Полтавчанка»

«Полтавчанка» также относится к вибрационным грохотным копалкам. Ее конструкция предусматривает работу со всеми мотоблоками. Для этого шкив машины устанавливают как на левую, так и на правую сторону с необходимым перемещением всех рабочих элементов. С помощью роликового переходника агрегат можно монтировать на мотоблоки с задним расположением вала отбора мощности.

Картофелекопалку «Полтавчанка» применяют при работе с почвами среднего типа тяжести.

Машина имеет такие технические характеристики:

• габаритные размеры — 950х790х800 мм;
• вес — 34 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 25 см;
• ширина захвата — 40 см;
• продуктивность — 0,25 га/ч.

Картофелекопалка к мотоблоку в комплектации имеет штифт и ремень.

Небольшие размеры и вес позволяют работать с агрегатом в поле и транспортировать его к месту эксплуатации.

Картофелекопалка вибрационного типа

Второй тип устройств более эффективен, хотя конструктивно они сложнее. Такие картофелекопалки называют вибрационными (грохотными). Они оснащены лемехом и просевными решетками, помещенными на колеса. Когда мотоблок проходит по полю, лемех углубляется в почву и переносит землю и клубни на решетку. Попадая на вибрационный стол, картофель просеивается и выпадает с другой стороны устройства, а земля уходит сквозь щели. После механического просеивания клубни ложатся на поверхность, откуда их необходимо собрать вручную. Опорные колеса позволяют регулировать глубину проникновения в почву.

В этой серии картофелекопалок лидерами считаются модели ККМ-1, «Полтавчанка» и КВМ-3. Их эффективность достигает 90%.

Глубина проникновения в почву составляет здесь 150-200 мм, ширина захвата – до 400 мм. Оборудование чувствительно к конкретному типу мотоблока, поэтому подбирать его нужно с учетом рабочих характеристик этой техники.

В состав стандартной вибрационной установки для выкапывания картофеля входят:

• прочная рама;
• опорный узел (колеса, цепи, диски, подшипники);
• валы, обеспечивающие эффект вибрации;
• решетка-фильтр;
• борта;
• лемех (плуг).

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.
